Une borne de connexion électrique assure la jonction entre deux ou plusieurs conducteurs dans une boîte de dérivation, un tableau ou un luminaire. Choisir la mauvaise borne pour un câble donné ne provoque pas un dysfonctionnement immédiat, mais un contact partiel qui génère un échauffement progressif. La compatibilité entre borne et conducteur repose sur trois critères vérifiables avant tout branchement : le type de conducteur, sa section et sa rigidité.
Type de conducteur autorisé par la borne : une donnée à lire avant la section
La plupart des guides d’achat orientent le choix vers la section du câble. La section compte, mais elle ne suffit plus. Depuis la mise à jour 2024 de la norme NF C 15-100, la catégorie de conducteur autorisée doit figurer dans la documentation constructeur de chaque borne.
A découvrir également : Comment protéger vos données sensibles ?
Trois désignations reviennent dans les installations domestiques : H07V-U (rigide, un seul brin), H07V-R (rigide, plusieurs brins torsadés) et H07V-K (souple, multibrins fins). Chaque borne n’accepte pas forcément les trois.
Vérifier la plage de section sur le boîtier reste nécessaire, mais ne garantit plus la conformité à elle seule. Il faut aussi contrôler que le fabricant certifie explicitement le type de conducteur pour lequel la borne est homologuée. Cette information se trouve sur la fiche technique ou directement sur l’emballage, sous la forme des codes de désignation harmonisés (H07V-U, H07V-K, etc.).
A lire en complément : Trouver le bon appareil photo professionnel pour vos besoins
Borne automatique ou borne à levier : compatibilité avec fils souples et rigides
Le mécanisme de serrage détermine quels fils une borne accepte physiquement. Deux grandes familles coexistent dans les installations courantes : les bornes automatiques (à ressort) et les bornes à levier.
Bornes automatiques à ressort (type Wago 2273)
Le conducteur s’insère directement dans un orifice à ressort, sans manipulation supplémentaire. Ce système est rapide, mais la série 2273 est refusée pour les conducteurs souples. Un fil multibrin inséré dans une borne prévue pour du rigide ne fait contact que sur une partie des brins. Le résultat : un point chaud qui peut dégrader l’isolant avec le temps.
Ces bornes conviennent aux conducteurs rigides H07V-U, dans les sections indiquées par le fabricant. Elles trouvent leur place dans les boîtes de dérivation pour des raccordements simples entre câbles de même nature.
Bornes à levier (type Wago 221)
Un levier orange s’ouvre pour libérer le passage, puis se referme sur le conducteur inséré. Ce mécanisme accepte le mélange de fils souples et rigides dans un même boîtier, sous réserve de respecter les sections indiquées.
Si votre installation combine du câble rigide en provenance du tableau et du fil souple vers un luminaire, la borne à levier est la seule option fiable parmi les bornes sans vis. Les séries 221 sont réutilisables : le levier se rouvre pour retirer ou remplacer un conducteur sans endommager la borne.

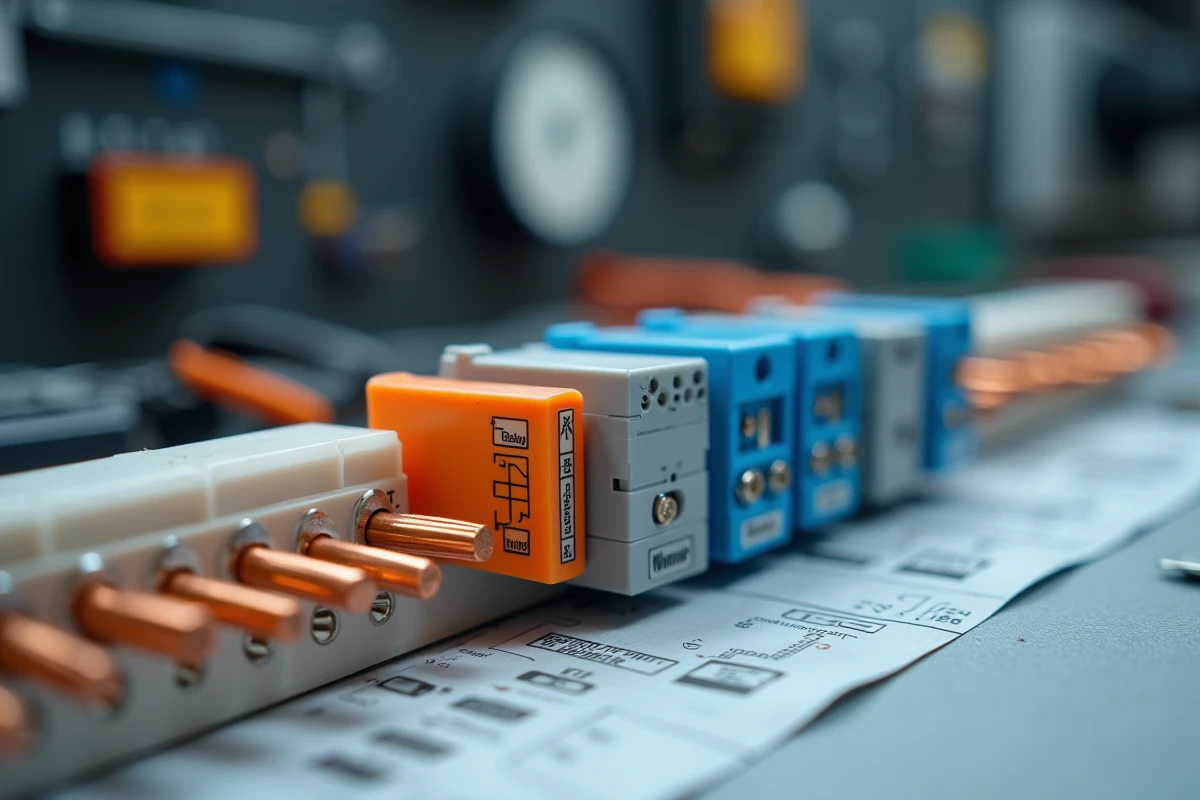

Section de câble et plage de serrage : lire les marquages sur la borne
Chaque borne affiche une plage de section exprimée en millimètres carrés. Par exemple, une borne peut indiquer 0,5 – 2,5 mm², ce qui signifie qu’elle accepte tout conducteur dont la section se situe dans cet intervalle.
Trois repères à croiser systématiquement :
- La section nominale du câble, imprimée sur sa gaine extérieure (par exemple 1,5 mm² ou 2,5 mm²)
- La plage de section gravée ou imprimée sur la borne elle-même
- Le nombre d’entrées disponibles sur la borne, qui fixe le nombre maximal de conducteurs raccordables simultanément
Brancher un câble de section supérieure à la plage maximale empêche l’insertion ou force le mécanisme. Brancher un câble trop fin dans une borne à large plage peut produire un serrage insuffisant. Dans les deux cas, le raccordement est non conforme.
Raccordement cuivre-aluminium : un cas de compatibilité souvent ignoré
Les conducteurs en cuivre représentent la norme dans les installations résidentielles récentes. Les conducteurs en aluminium subsistent dans certains bâtiments anciens ou dans les raccordements d’alimentation générale.
Connecter directement un fil d’aluminium et un fil de cuivre dans une borne standard provoque une corrosion galvanique au point de contact. Les deux métaux réagissent en présence d’humidité, ce qui dégrade la connexion et augmente la résistance électrique du raccord.
Deux solutions existent. Certaines bornes sont spécifiquement certifiées pour le raccordement mixte cuivre-aluminium. L’autre option passe par l’utilisation d’une pâte de contact anti-oxydante (comme la pâte Alu-Plus chez Wago) appliquée sur le conducteur aluminium avant insertion dans une borne compatible. La fiche technique de la borne doit mentionner explicitement l’usage avec conducteurs aluminium pour que le raccordement soit conforme.
Vérification pratique avant branchement : les points de contrôle
Avant d’insérer un conducteur dans une borne de connexion électrique, une vérification en quatre points évite les erreurs de compatibilité :
- Identifier le type de conducteur (rigide monobrin, rigide multibrin torsadé, souple multibrins) en observant l’extrémité dénudée du fil
- Mesurer ou lire la section sur la gaine du câble, puis vérifier qu’elle entre dans la plage indiquée sur la borne
- Contrôler sur l’emballage ou la fiche technique que la borne accepte le type de conducteur identifié (H07V-U, H07V-R ou H07V-K)
- Vérifier la longueur de dénudage recommandée par le fabricant, souvent indiquée par un gabarit intégré à la borne ou précisée dans la notice
Un dénudage trop court empêche le conducteur d’atteindre la zone de contact du ressort. Un dénudage trop long laisse du cuivre nu exposé hors de la borne, ce qui crée un risque de contact accidentel. La longueur de dénudage correcte est celle qui permet au fil d’atteindre le fond du logement sans dépasser du boîtier.
Le choix d’une borne de connexion électrique compatible avec vos câbles se résume à croiser trois informations disponibles sans instrument de mesure : type de conducteur, section et nature du métal. La documentation constructeur, rendue plus explicite par les exigences de la norme NF C 15-100 révisée, fournit ces données. Prendre trente secondes pour les vérifier avant chaque raccordement reste le geste le plus simple pour garantir un contact fiable et durable.
